第8回 2003/05/31

Plex Tools Professional における Q-Check ≪仕組みを知って、上手に使おう≫

[ 目次 ]
 ・Plex Tools Professional リリース、各測定項目の説明
 ・準備、実際の測定 C1/C2 test
 ・実際の測定 Beta/Jitter test
 ・解説:各測定結果について
 ・他ドライブで焼いたメディアの測定
 ・最後に:Q-Check で出来ること、出来ないこと


実際の測定

まず最初にお断りしておかなければならいのは、(2)の FE/TE test に関して。
Q-Check の FE/TE test は基本的に、単なる最速書き込み可否チェックです。
つまり、PX-W5232TA にて 52x という超高速書き込みを行う場合、使用するメディアが 52x 書き込みが正常に行えるか否かを判定するという、用途が限定されたものであるということです。
従って、測定は常に最高速で行われ、ユーザーは明示的に速度を決定することは出来ません。 また、測定中に示されるプロット・データは、エラー分布の目安に過ぎません。
つまり判定結果は、最高速での書き込みが「問題無く出来る・するべきではない」のいずれかが、測定後にダイヤログボックスで表示されるのみなので、特定のメディアの、特定の書き込み速度での性能はどうか、という判断の材料にはならないのでご注意下さい。

従いまして、実質的なメディアのチェックは、(1) と (3) の2つで行うことになります。

(1)機器構成
オール SCSI 構成である他は、一昔前のありふれた構成です。
C: ドライブはリムーバブルケースで環境を入れ替えています。 検討用なので、かなり古いです。(^^;

M/B : Aopen AX6B
CPU : Pentium II 400MHz
Memory : 256MB
HDD : DCAS-34330W(C:) / DDRS-39130W(D:, E:)
CD-ROM : PX-40UW
SCSI  I/F : Adaptec AHA-2940UW Pro
USB 2.0 I/F : MELCO(型番失念)
AC : ATX 250W
OS : Widows98 Second Edition

(2)測定方法
C1/C2 test, Beta/Jitter test 共に、4x にてテストしました。 メディアは PC 内蔵の状態で書き込んだものと、USB2.0 にて外付けにして書き込んだものの両方を用意しました。

表示しているのは、外付けにした場合のものです。 画像にマウスを合わせると、内蔵の場合の画像に切り替わります。 マウスを合わせたり、外したりすることで、外付けの時と内蔵の時の違いが一目で分かるようにしました。

なお、C1/C2 では時間軸をもっと広げられるのですが、画面を取り込む際に、拡大し忘れて 100min にて取り込んでしまいました。 ちょっと狭くなってしまい恐縮ですが、どうぞご了承下さい。

(3)使用メディア
今回使ったメディアは、PX-W5232TA 使用レポートをご参照下さい。

(4)C1/C2 の測定結果
各メディアの測定結果を以下に記します。 画像からマウスカーソルを外すと外付けした場合の結果を、マウスカーソルを合わせると内蔵した場合の結果をそれぞれ表示します。

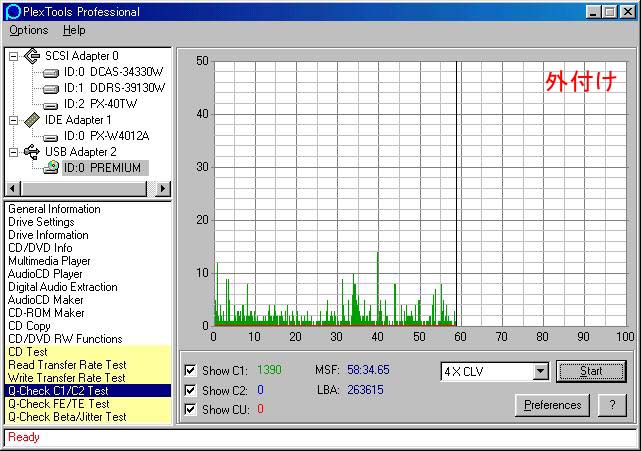

1-1 太陽誘電 74TY 74min 32x
外付け(平均/最大) 0.4/14 [ 回/秒 ]
内蔵(平均/最大) 0.4/12 [ 回/秒 ]

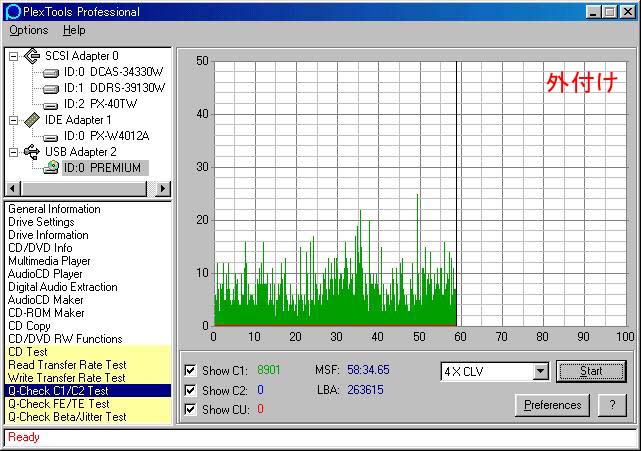

1-2 RICOH CD-R 80min 40x
外付け(平均/最大) 2.5/25 [ 回/秒 ]
内蔵(平均/最大) 2.4/33 [ 回/秒 ]




1-3 三井化学(国産 8x) MJCDR74NK(Pink) 74min
外付け(平均/最大) 0.3/7 [ 回/秒 ]
内蔵(平均/最大) 0.3/7 [ 回/秒 ]

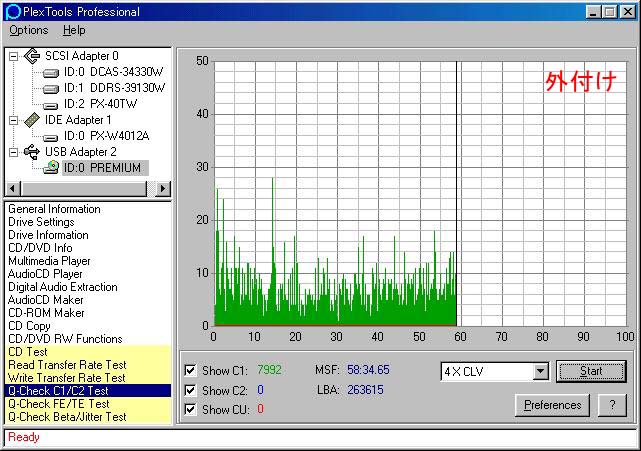

1-4 MITSUI ADVANCED MEDIA, INC. AK200PX0A 74min 8x
外付け(平均/最大) 2.3/28 [ 回/秒 ]
内蔵(平均/最大) 2.3/26 [ 回/秒 ]

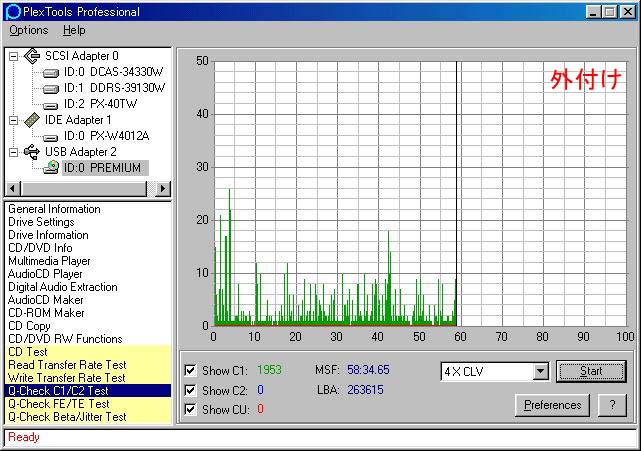

1-5 三菱化学 CD-R 74min 1x-16x
外付け(平均/最大) 0.6/26 [ 回/秒 ]
内蔵(平均/最大) 0.6/26 [ 回/秒 ]

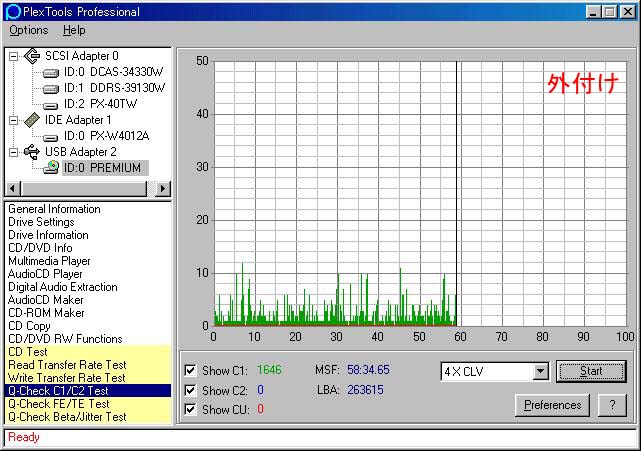

2-1 太陽誘電 A74CP 74min
外付け(平均/最大) 0.5/12 [ 回/秒 ]
内蔵(平均/最大) 0.5/11 [ 回/秒 ]
